2014一級建造師培訓通信與廣電講義（六）
作者:魯班培訓 來源:魯班培訓 瀏覽: 添加日期：2015-07-14
導 言
1. 主要內容
1L410000 通信與廣電工程技術
通信與廣電工程專業技術
通信與廣電專業施工技術
1L420000 通信與廣電工程施工管理
1L430000 通信與廣電工程施工相關法規與標準
通信與廣電工程相關法規
《工程建設標準強制性條文》相關規定
一級建造師注冊執業管理規定及相關要求
2．分值分布
考試題型： 單選題、 多選題以及案例分析題。 總分為 160 分， 考試時間 4 個小時。 單項
選擇題 20 題， 每題 1 分， 共 20 分。 多項選擇題共 10 題， 每題 2 分， 共 20 分。 案例分析題
共 5 題，前三題每題 20 分，后兩題每題 30 分，分值為 120 分。
通信與廣電工程技術： 主要題型： 單選題、 多選題， 少量案例分析題。 分值大約為 40 多分。
技術部分知識點較多， 內容知識點分散， 需要記憶的東西比較多。 通信部分在考試中占
大部分，廣電部分比較少。
通信與廣電工程項目管理（重點）：主要題型：案例分析題。分值接近 110 分。
此部分內容在考試中占分值較多， 知識點相對集中， 理解的知識點也相對較多。 項目管
理部分的學習重點在施工準備、質量、安全、進度、成本、環境這幾個方面。
通信與廣電工程項目施工相關法規與標準： 主要題型： 單選題、 多選題， 可能有案例分析題。
分值約 10 分。
法律標準部分的知識點較多且分散，需要記憶的東西比較多。特點和第一部分相似， 但
考試分值較少。
3. 考試分析
選擇題主要考核機電工程技術和法規標準的內容，涉及專業多；對知識點以背記為主。
單項選擇每題有 4 個備選項， 只有 1 個最符合題意。 單項選擇題難度相對簡單。 多項選擇每
題有 5 個備選項， 其中有 2 個到 4 個以選項符合題意要求， 每題至少有 1 個錯項。 錯選則本
題不得分；少選則所選的每個選項得 0.5 分。建議無較大把握的選項不選。
案例分析題的每題都會有一段背景材料，描述一個通信與廣電工程的具體情況，然后
設置 5 左右個小問題， 要求考生按要求來回答問題。 主要考核通信與廣電工程項目管理部分
知識點，同時用到技術和法規的原理。
答題前要熟讀背景材料的內容， 吃透背景材料中的每一句話。 然后分析背景材料所給的
所有條件。 看清問題， 找出問題考察的知識點是解答案例題的關鍵。 答題要有層次， 卷面要
清楚、整潔。
考試時間分配建議：選擇題 30 題用時一個小時左右。案例題前三題每題為 20 分，各
用 25 分鐘左右回答，后兩題每題為 30 分，各用 30 多分鐘回答問題。剩下時間做整個試卷
的檢查。
全國一級建造師執業資格考試的命題是以考試大綱及考試教材為依據來進行的。 當年的
考試大綱和考試教材是出題時唯一依據，也是考生復習時的依據。
4. 新教材與大綱
P11 刪減內容： 1L411014 通信技術的發展趨勢
P19 增加內容： 1L411024 PTN 特點及應用
P41 增加內容： 1L411045 第四代移動通信技術特點
P88 原教材 87 頁， 2. 高清晰度電視， 標題下第 3 行， 目前數字電視 ... 日本的 ISDB 刪除
P89 原教材 88 頁， （二）傳輸系統的網絡化，標題下第 1 行，信息傳輸的電子媒體... 三
種形式，刪除
P93 3. 電視節目編輯系統，標題下第 4 行，內容變動：非線性編輯系統... 的功能
標題下第 7 行，增加一段內容，隨著網絡結束... 制作網絡
P101 增加內容：四、數字電視發射技術
P104 原教材 102 頁，二、數字有線電視信號傳輸等級，刪除
P123 增加內容： （三） PTN 設備測試
P169 原教材 166 頁， 9. 天線安裝，刪除
P171 增加內容： 二、 天饋線系統安裝， 標題下第 1 行， 安裝天饋線系統時... （5） 在射頻
感應區內... 保護措施。
P175 三 、 系 統 聯 調 和 測 試 ， 標 題 下 第 3 行 ， 增 加 內 容 ： 地 面 數 字 電 視 發 射
機...GB/T28435-2012 中的要求
增加內容： 1L412083 廣播電視有線傳輸工程施工技術
P180 刪除內容： 1L412085 廣播電視建筑聲學施工技術
P182 增加內容：第 6 行， （4）宜分散布置聲吸收... 等規范要求。
P186 一、演播室燈光，標題下第 1 段，由原教材“演播室燈光由電源... 五個部分組成”
變動為， ” 演播室燈光系統主要包括... 電纜橋架”
P187 三、配電設施， （一）電源要求，標題下第 1 行，由原教材“1. 電源容量應足夠大”
變動為， “1. 演播室燈光的用電量... 應相應減少”
P189 （四） 燈具一般規定， 標題下第 2 點， 由原教材，“《舞臺燈光... 安全要求》 GB7000.15”
變動為， “《燈具 第 2-17 部分... 燈具》 GB7000.217-2008”
標題下第 4 點，由原教材， “應符合本規范” 變動為， “應符合《電視演播室... 》
GY5070-2003”
P191 增加內容： （三）電視中心安全播出保障等級
由原教材，“二、廣播電視中心配電質量控制... 其他任何地方均與地絕緣”變動為“二、
電視中心供配電系統要求... 接入不同的 UPS 供電回路”
P194 原教材 192 頁，案例【1L420011-2】刪除
P196 由原教材 1L420020 通信與廣電工程施工組織設計編制， 變動為， 1L420020 通信工程
施工準備，整個 1L420020 通信工程施工準備，變化都比較大
P215 由原教材 1L420030 通信工程施工準備， 變動為， 1L420030 通信與廣電工程施工組織
設計編制，整個 1L420030 通信與廣電工程施工組織設計編制，變化都比較大
P223 1L420041 合理劃分施工工序，及 1L420042 編制施工進度計劃，變化都比較大
P244 一、 加強隊伍建設， 提高企業競爭力， 標題下， 由原教材， 1—5 點， 變動為， 1、 2、
4 點分為一個方面， 3、 5 點分為另一個方面。
P245 2. 開支的審查和批準， 標題下， 第 1 行開頭， 變動為， 在施工過程中， 費用必須經過
審查和批準以后才可以開關，特別是各種費用...
3. 外包合同費用的控制，標題下，第 1 行開頭，變動為，簽訂工程分包、材料供應、
設備租賃等各種外包合同時，一定要在合同價格...
P247 倒數第 9 行，增加第（3）點
P248 1L420053 施工成本預算的編制，變動比較大，案例【1L420053】沒有變動
P255 二、合理使用安全生產費，變動比較大
P280 原教材二、線路工程質量控制點，標題下第 1—4 段，變動為，換成三個工序圖
P283 （十）人（手）孔、電纜通道施工，標題下第 1 行，由原教材“人（手）孔、電纜通
道尺寸符合設計要求” 變動為，“人（手） 孔、 電纜通道尺寸； 基礎厚度及... 積水罐
安裝位置”，其余不變
P292 刪減內容： 1L420077 掌握數理統計方法在工程中的應用
P301 案例【1L420091】，問題增加第（3）個，答案增加第（3）個
P336 第 5 行，第（3）點中，刪減“一年（次年 9 月 25 日 ）”
一、竣工材料的收集和編制要求，標題下，整體變動
P340 案例【1L420122】上面，第 5 點下增加一段內容“這個驗收程序... 和工程初驗”
P345 刪減內容： 1L420131 熟悉通信工程建設市場管理 。
其余標題序號依次提前， 如 1L420132 通信工程施工企業資質管理， 變動為， 1L420131
通信工程施工企業資質管理
1L420131 通信工程施工企業資質管理， 標題下第 1 段， 變動為，“參與通信工程建設
的... 和信息化部的有關規定”
P371 1L431011 通信建設管理的有關規定，標題下第 1 段，有變動
一、 城市建設和村鎮... 的規定， 標題下增加一段，“國務院于 2009 年 9 月 ... 做出了
規定”
P372 二、對電信管道... 管理要求，標題下，第 1 行開頭增加“2005 年 7 月 ... 中規定”
P373 第 4 行，原教材 365 頁第 1 行， “《中華人民共和國電信條例》 ... 規定： ” 刪除
一、通信網絡安全防護規定，標題下第 1 段，增加“工業化和信息化部... 各方主體
的職責”
第二大標題，二、通信網絡安全防護各方主體的職責，刪除
P375 二、保護網絡及信息安全的規定，三、電信網絡... 及使用要求，四、違反《通信網
絡... 辦法》有關規定的處罰，序號安排變動較大，有內容增加
P388 刪減內容： 1L431031 國家《廣播電視管理條例》和... 的規定
其余標題序號依次提前。
P391 刪減內容： 1L431034 熟悉廣播電視建設項目設計文件編審規定
P395 原教材中，四、噪聲控制要求，標題下第一段第 2 行“ 位于城市范圍內 ... 按表
1L431041-2 執行”，及表 1L431041-2 都刪除
P397 表 1L431042 有變動
（一）聲環境功能區分類，標題下第一段，由原教材“按區域的使用... 具體位置如
下” 變動為， “按區域的使用... 分為五種類型”
P398 第 1 行，原教材 394 頁，第 4 行中， “4b 類聲環境功能區... 建設項目兩側區域” 刪
除
1L432000 通信與廣電工程建設標準強制性條文，變動比較大
P436 1L433000 題目有變動，刪除了“及相關要求”
P437 1L433002 變動比較大
1L410000通信與廣電工程技術
1L411000通信與廣電工程專業技術
1L411010 通信網
1L411011通信網的構成
一、通信網及其構成要素（考試重點）
(一）通信網的概念
通信網是由一定數量的節點（終端節點、 交換節點） 和傳輸系統組織在一起， 按信令或
協議完成任意用戶間信息交換。交換的信息包括用戶信息（語音、數據、圖像等) 、 控制信
息（信令信息、路由信息等) 和網絡管理信息三類。 (2009真題考點)
（2009） 通信網中任意兩個用戶問、 設備間或一個用戶和一個設備間均可進行用戶信息、（ ）
和網絡管理信息的交換。
A．控制信息 B．數據信息
C．圖像信息 D．語音信息
參考答案： A
(二）通信網的構成要素
從硬件構成來看，通信網由終端節點、交換節點、業務節點和傳輸系統構成(2010真題
考點) ，完成通信網的基本功能：接入、交換和傳輸。軟件設施則包括信令、協議、控制、
管理、計費等，它們完成通信網的控制、管理、運營和維護，實現通信網的智能化。
（2010） 通信網從硬件構成來看是由終端節點、業務節點、 ( )和傳輸系統構成的。
A．接入節點 B．交換節點
C．網絡節點 D．控制節點
參考答案： B
1. 終端節點主要功能：
( 1 ) 用戶信息的處理。
( 2 ) 信令信息的處理：主要包括產生和識別連接建立、業務管理等所需的控制信息。
2. 交換節點： 通信網的核心設備。 交換節點負責集中、 轉發終端節點產生的用戶信息， 但不
產生和使用這些信息。主要功能：
( 1 ) 用戶業務的集中和接入功能，通常由各類用戶接口和中繼接口組成。
( 2 ) 交換功能，通常由交換矩陣完成任意入線到出線的數據交換。
( 3 ) 信令功能，負責呼叫控制和連接的建立、監視、釋放等。
( 4 ) 其他控制功能，路由信息的更新和維護、計費、話務統計、維護管理等。
3. 業務節點主要功能：
( 1 ) 實現獨立于交換節點的業務的執行和控制。
( 2 ) 實現對交換節點呼叫建立的控制。
( 3 ) 為用戶提供智能化、個性化、有差異的服務。
4. 傳輸系統。 傳輸系統硬件組成： 線路接口設備、 傳輸媒介、 交叉連接設備等。 傳輸系統通
常采用多路復用技術，如頻分復用、時分復用、波分復用等。
二、通信網的基本結構
通信網絡具有信息傳送、 信息處理、 信令機制、 網絡管理功能。 從功能的角度看， 通信
網分為三部分： 業務網、傳送網、支撐網(2011真題考點) 。
(一）業務網：構成一個業務網的主要技術要素包括網絡拓撲結構、交換節點設備、編號計
劃、 信令技術、 路由選擇、 業務類型、 計費方式、 服務性能保證機制等， 其中交換節點設備
是構成業務網的核心要素。 采用不同交換技術的交換節點設備通過傳送網互連在一起就形成
了不同類型的業務網。
(二）傳送網：具有電路調度、網絡性能監視、故障切換等相應的管理功能。構成傳送網的
主要技術要素： 傳輸介質、 復用體制、 傳送網節點技術等， 其中傳送網節點主要有分插復用
設備（ADM ) 和交叉連接設備（DXC ) 兩種類型，它們是構成傳送網的核心要素。 傳送網節點
也具有交換功能。
(三）支撐網：負責提供業務網正常運行所必需的信令、同步、網絡管理、業務管理、運營
管理等(2012真題考點) 功能。支撐網包含同步網、信令網、管理網(2007真題考點) 三部分。
（2012）支撐網具有網絡管理、業務管理、運營管理和（ ）等功能。
A 信令傳送 B 多媒體傳輸
C 語音傳送 D 電路交換
參考答案： A
（2013） 通信網中常說的支撐網包括信令網、 同步網和（ ）。
A.交換網 B.數字數據網
C.傳輸網 D. 管理網
參考答案： D
1 . 同步網處于數字通信網的最底層，負責實現網絡節點設備之間和節點設備與傳輸設備之
間信號的時鐘同步、幀同步以及全網的網同步。
2 . 信令網在邏輯上獨立于業務網，它負責在網絡節點之間傳送業務相關或無關的控制信息
流。
3 . 管理網的主要目標是通過監視業務網的運行情況，采取各種控和管理手段，充分利用網
絡資源，保證通信的服務質量。
三、通信網的類型及拓撲結構
(一）通信網的類型(2006真題考點)
1 . 按業務類型分，分為電話通信網、數據通信網、廣播電視網等。
2 . 按空間距離和覆蓋范圍分，可分為廣域網、城域網和局域網。
3 . 按信號傳輸方式分，可分為模擬通信網和數字通信網。
4 . 按運營方式分，可分為公用通信網和專用通信網。
5 . 按通信的終端分，可分為固定網和移動網。

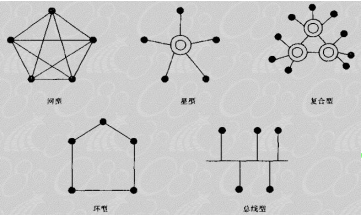

(二） 通信網的拓撲結構： 網狀網、 星形網、 環形網、 總線型網、 復合型網（2013真題考點）。
1. 網狀網是一種完全互連的網，網內任意兩節點間均由直達線路連接， N個節點的網絡需要
N(N-1)/2條傳輸鏈路。其優點是線路冗余度大，網絡可靠性高，任意兩點間可直接通信； 缺
點是線路利用率低，網絡成本高，另外網絡的擴容也不方便，每增加一個節點，就需增加N
條線路。網狀結構通常用于節點數目少，又有很高可靠性要求的場合。
2 . 星形網又稱輻射網，與網狀網相比，增加了一個中心轉接節點，其他節點都與轉接節點
有線路相連。 N個節點的星形網需要N-1條傳輸鏈路。 其優點是降低了傳輸鏈路的成本， 提高
了線路的利用率；缺點是網絡的可靠性差，一旦中心轉接節點發生故障或轉接能力不足時，
全網的通信都會受到影響。通常在傳輸鏈路費用高于轉接設備、可靠性要求又不高的場合，
可以采用星形結構，以降低建網成本。
3 . 復合型網是由網狀網和星形網復合而成的。它以星形網為基礎，在業務量較大的轉接交
換中心之間采用網狀網結構， 因而整個網絡結構比較經濟， 且穩定性較好。 目前在規模較大
的局域網和電信骨干網中廣泛采用分級的復合型網絡結構。
4 . 總線型網屬于共享傳輸介質型網絡，總線型網中的所有節點都連至一個公共的總線上，
任何時候只允許一個用戶占用總線發送或接送數據。該結構的優點是需要的傳輸鏈路少， 節
點間通信無需轉接節點， 控制方式簡單， 增減節點也很方便； 缺點是網絡服務性能的穩定性
差， 節點數目不宜過多， 網絡覆蓋范圍也較小。 總線結構主要用于計算機局域網、 電信接入
網等網絡中。
5 . 環形網中所有節點首尾相連，組成一個環。 N 個節點的環網需要N 條傳輸鏈路。環網可
以是單向環， 也可以是雙向環。 該網的優點是結構簡單， 容易實現， 雙向自愈環結構可以對
網絡進行自動保護； 缺點是節點數較多時轉接時延無法控制， 并且環形結構不好擴容。 環形
結構目前主要用于計算機局域網、光纖接入網、城域網、光傳輸網等網絡中。
（2013）下列網絡拓撲描述正確的是： （ ）。
A:總線型網絡穩定性好 B:環形結構不好擴容
C:星型網絡可靠性能高 D:網狀網節點數目少
參考答案： B
1L411012通信傳送網的內容
二、多路復用技術
按復用方式的不同，傳輸系統分為四類： 基帶傳輸系統、頻分復用（FDM) 傳輸系統、 時
分復用（TDM) 傳輸系統和波分復用（WDM ) 傳輸系統。
(一）基帶傳輸系統：基帶傳輸是在短距離內直接在傳輸介質傳輸模擬基帶信號?；鶐鬏?/span>
的優點是線路設備簡單， 在局域網中廣泛使用； 缺點(2010真題考點) 是傳輸媒介的帶寬利用
率不高，不適于在長途線路上使用。
(二）頻分復用傳輸系統
FDM傳輸系統缺點： 傳輸模擬信號，需要模擬的調制解調設備，成本高且體積大；難以
集成， 工作的穩定度不高； 由于計算機難以直接處理模擬信號， 導致在傳輸鏈路和節點之間
有過多的模數轉換，從而影響傳輸質量。
(三）時分復用傳輸系統：時分復用利用數字技術的全部優點：差錯率低，安全性好，數字
電路高度集成，更高的帶寬利用率。有兩種時分數字傳輸體制： 準同步數字體系PDH和同步
數字體系SDH。
(四）波分復用傳輸系統：波分復用（WDM ) 本質上是光域上的頻分復用技術。 WDM將光纖的
低損耗窗口劃分成若干個信道，每一信道占用不同的光波頻率（或波長）， WDM系統完成的
是透明傳輸； WDM是網絡擴容的理想手段。

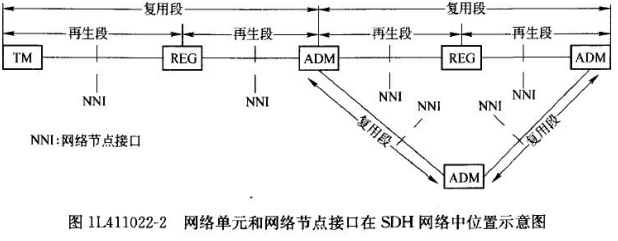

三、 SDH傳送網
(一）特點

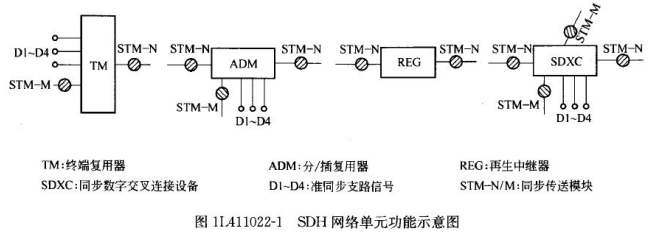

SDH傳送網是以同步時分復用和光纖技術為核心的傳送網結構，它由分插復用、交叉連
接、信號再生放大等網元設備組成。
1. SDH是一個獨立于各類業務網的業務公共傳送平臺，具有強大的網絡管理功能。
2. SDH采用同步復用和靈活的復用映射結構； 有全球統一的網絡節點接口， 使得不同廠商設
備間信號的互通、信號的復用、交叉鏈接和交換過程得到簡化。
3. SDH主要優點： 標準統一的光接口；強大的網管功能。
(二）幀結構
1.SDH幀結構以125 us為幀同步周期(2009真題考點) 。 SDH系統中的基本傳輸速率是STM-1，
其他高階信號速率均由STM-1 的整數倍構造而成。
（2009） SDH幀結構以（ ） μ s為幀同步周期。
A． 8 B． 32
C． 64 D． 125
參考答案： D
2. STM幀由段開銷（SOH)、 管理單元指針（AU-PTR ) 和STM凈負荷三部分組成， 段開銷用于SDH
傳輸網的運行、維護、管理和指配，它又分為再生段開銷和復用段開銷。段開銷是保證STM
凈負荷正常靈活地傳送必須附加的開銷。
3. STM凈負荷是存放要通過STM幀傳送的各種業務信息的地方，它也包含少量用于通道性能
監視、管理和控制的通道開銷（POH) 。
4 . 管理單元指針AU—PTR則用于指示STM凈負荷中的第一個字節在STM-N 幀內的起始位置。
四、光傳送網
(一) 光傳送網（OTN) 特點
光傳送網是一種以DWDM與光通道技術為核心的新型傳送網結構， 它由光分插復用、 光交
叉連接、光放大等網元設備組成。
1. DWDM技術可以不斷提高現有光纖的復用度； DWDM技術獨立于具體的業務，同一根光纖的
不同波長上接口速率和數據格式相互獨立，可以在一個OTN上支持多種業務。
2. OTN可以保持與現有SDH網絡的兼容性； SDH系統只能管理一根光纖中的單波長傳輸， 而OTN
系統既能管理單波長，也能管理每根光纖中的所有波長。
(二） OTN的分層結構， 分成三個子層， 由上至下依次： 光信道層（OCh) 、 光復用段層（OMS) 、
光傳輸段層（OTS) 。
(三） 網絡節點： 實現光網絡的關鍵是要在OTN節點實現信號在全光域上的交換、 復用和選路，
在OTN上的網絡節點主要有兩類：光分插復用器（OADM ) 和光交叉連接器（OXC) 。
五、 自動交換光網絡（ASON) ： 是一種由用戶動態發起業務請求， 自動選路， 并由信令控制
實現連接的建立、 拆除， 能自動、 動態完成網絡連接， 融交換、 傳送為一體的新一代光網絡。
ASON的基本設想是在光傳送網中引入控制平面， 以實現網絡資源的按需分配從而實現光網絡
的智能化。
(一） ASON的特點， 相對傳統SDH具備以下特點：
1 . 支持端到端的業務自動配置；
2 . 支持拓撲自動發現；
3 . 支持Mesh組網保護，增強了網絡的可生存性；
4 . 支持差異化服務，根據客戶層信號的業務等級決定所需要的保護等級；
5 . 支持流量工程控制，網絡可根據客戶層的業務需求，實時動態地調整網絡的邏輯拓撲，
實現了網絡資源的最佳配置。
(二） ASON的功能結構
ASON 網絡由智能網元、 TE 鏈路、 ASON 域和SPC(2012真題考點) 組成。
(三） ASON的組成: 由三個獨立的平面組成， 1 . 控制平面。 2 . 傳送平面。 3 . 管理平面。
(四）ASON的接口： ASON在邏輯上可以有用戶一網絡接口（UNI) 、內部網絡一網絡接口（I-NNI)
和外部網絡一網絡接口。
1L411013業務網和支撐網功能及特點
一、業務網的相關內容
(一）電話網
1 . 固定電話網分為本地電話網和長途電話網。 本地電話網由端局、 匯接局和傳輸鏈路組成；
長途電話網由長途交換局和傳輸鏈路組成。 電話交換局是電話網中的核心， 采用數字程控交
換設備， 每一路電話編碼為64kbit/s的數字信號， 占據一次群中的某一時隙， 在信令的控制
下進行時隙交換，從而和各個不同的用戶相連。
2 . 移動電話網由移動交換局、基站、中繼傳輸系統和移動臺組成?；竞鸵苿优_之間為無
線接入方式。
3. IP 電話網通過分組交換網傳送電話信號。主要采用語音壓縮技術和語音分組交換技術。
(二）數據通信網：由數據終端、傳輸網絡、數據交換和數據處理設備等組成。
1. X.25分組交換網： 采用分組交換技術的可以提供交換鏈接的數據通信網絡。
2 . 數字數據網（DDN) ： DDN是為計算機聯網提供固定或半固定的連接數據通道。 DDN的主要
設備包括數字交叉連接設備、 數據復用設備、 接入設備和光纖傳輸設備。 通過數字交叉連接
設備進行電路調度、電路監控、網絡保護，為用戶提供高質量的數據傳輸電路。
3. 幀中繼網：幀中繼是在X.25網絡的基礎上發展起來的數據通信網。它取消了逐段的差錯
控制和流量控制， 減少了中間節點的處理時間， 同時傳輸鏈路的傳輸速率也有所提高， 減少
了信息通過網絡的時間延遲。幀中繼網絡由幀中繼交換機、幀中繼接入設備、傳輸鏈路、 網
絡管理系統組成。提供較高速率的交換數據連接。
4. 計算機互聯網： 一類分組交換網， 采用無連接的傳送方式。 互聯網主要由路由器、 服務器、
網絡接入設備、傳輸鏈路等組成。路由器是網絡中的核心設備，對各分組起到交換的功能，
互聯網采用IP協議把信息分解形成由IP協議規定的IP數據報， 同時對地址進行分配， 按照分
配的IP地址對分組進行路由選擇，實現對分組的處理和傳送。
(三）綜合業務數字網（ISDN) ： 綜合業務數字網有窄帶和寬帶兩種。
二、 支撐網相關內容： 保障業務網正常運行、 增強網路功能、 提高網路服務質量的支撐網路。
支撐網是現代電信網運行的支撐系統。支撐網包括信令網、同步網、電信管理網等。
(一）信令網：由信令點（SP) ，信令轉接點（STP) 和信令鏈路組成。 (二）同步網
1. 數字網同步和數字同步網
( 1 ) 在數字通信網內，使網中各個單元使用某個共同的基準時鐘頻率，實現各網元時鐘間
的同步， 稱為網同步。 數字網同步的方式很多， 其中準同步方式是指在一個數字網中各個節
點， 分別設置高精度的獨立時鐘， 這些時鐘產生的定時信號以同一標稱速率出現， 而速率的
變化限制在規定范圍內，故滑動率是可以接受的。通常國際通信時采用準同步方式。目前，
我國及世界上多數國家的國內數字網同步都采用主從同步方式。
2. 同步網的等級結構：我國數字同步網的等級分為4級。
(1) 第一級是基準時鐘（PRC) ，是我國數字網中最高質量的時鐘，是其他所有時鐘的定時基
準。
(2) 第二級是長途交換中心時鐘， 裝備GPS接收設備及有保持功能的高穩定時鐘， 構成高精度
區域基準時鐘（LPR) ，該時鐘分為A 類和B類。
(3) 第三級時鐘是有保持功能的高穩定度晶體時鐘，其頻率偏移率可低于二級時鐘。通過同
步鏈路與二級時鐘或同等級時鐘同步。設置在匯接局(Tm) 和端局（C5) 。
(4) 第四級時鐘是一般晶體時鐘，通過同步鏈路與第三級時鐘同步，設置于遠端模塊、數字
終端設備和數字用戶交換設備。
3 . 大樓綜合定時供給系統（BITS) 和定時基準的傳輸
( 2 ) 定時基準有三種傳輸方式： (2006真題考點) 第一種是采用PDH 2Mbit/s專線。第二種是
采用PDH 2Mbit/s帶有業務的電路。第三種是采用SDH線路碼傳輸定時基準信號。
(三）電信管理網
1 . 電信管理網的主要功能：根據各局間的業務流向、流量統計數據有效地組織網絡流量分
配； 根據網絡狀態， 經過分析判斷進行調度電路、 組織迂回和流量控制等， 以避免網絡過負
荷和阻塞擴散； 在出現故障時根據告警信號和異常數據采取封閉、 啟動、 倒換和更換故障部
件等，盡可能使通信及相關設備恢復和保持良好運行狀態。
2. 電信管理網主要包括網絡管理系統、 維護監控系統等， 由操作系統、 工作站、 數據通信網、
網元組成。
1L411020光傳輸系統
1L411021光纖通信系統的構成
一、光纖通信系統
1. 光纖通信系統由光發射機、光纖線路（包括光纜和光中繼器）和光接收機組成。
2. 光纖通信系統通常采用數字編碼、強度調制、直接檢波等技術。
二、光傳輸媒質（考試重點）
1. 光纖由單根玻璃纖芯、 緊靠纖芯的包層、 一次涂覆層以及套塑保護層組成。 纖芯和包層由
兩種光學性能不同的介質構成， 內部的介質對光的折射率比環繞它的介質的折射率高， 因此
會發生光全反射現象。
2. 光在光纖中傳播，會產生信號的衰減和畸變，原因是光纖中存在損耗和色散(2009、 2012
真題考點) 。損耗和色散是光纖最重要的兩個傳輸特性，它們直接影響光傳輸的性能。
(1) 光纖傳輸損耗：光纖自身的損耗主要有吸收損耗和散射損耗(2011真題考點) 。散射損耗
是因為材料的折射率不均勻或有缺陷、 光纖表面畸變或粗糙造成的， 主要包含瑞利散射損耗、
非線性散射損耗和波導效應散射損耗。在光纖通信系統中還存在非自身原因的一些損耗， 包
括連接損耗、彎曲損耗和微彎損耗等。
（2012）光信號在光纖中傳輸產生（ ）會導致信號畸變。
A 損耗 B 色散
C 折射 D 反射
參考答案： B
(2) 光纖傳輸色散： 色散是波形畸變， 使得通信質量下降， 從而限制了通信容量和傳輸距離。
降低光纖的色散， 對增加光纖通信容量， 延長通信距離， 發展高速40Gb/s光纖通信和其他新
型光纖通信技術都是至關重要的。
三、光傳輸設備： 光發送機、光接收機、光中繼器。
1. 光發送機： 光源是光發送機的關鍵器件， 它產生光纖通信系統所需要的載波； 輸入接口在
電/光之間解決阻抗、功率及電位的匹配問題；線路編碼包括碼型轉換和編碼；調制電路將
電信號轉變為調制電流，以便實現對光源輸出功率的調節。
2. 光接收機： 光接收機的作用是把經過光纖傳輸后， 脈沖幅度被衰減、 寬度被展寬的弱光信
號轉變為電信號，并放大、再生恢復出原來的信號。
3. 光中繼器：光信號恢復再生，以便繼續傳輸。再生光中繼器有兩種類型：一種是光-電-
光中繼器；另一種是光-光中繼器。
四、光通信系統傳輸網技術體制
(一）準同步數字體系（PDH) 的弱點
1. 只有地區性的數字信號速率和幀結構標準， 沒有世界性標準。 北美、 日本、 歐洲三個標準
互不兼容，造成國際互通的困難。
2. 沒有世界性的標準光接口規范， 各廠家自行開發的光接口無法在光路上互通， 限制了聯網
應用的靈活性。
3. 復用結構復雜，缺乏靈活性，上下業務費用高，數字交叉連接功能的實現十分復雜。
4. 網絡運行、管理和維護（OAM ) 主要靠人工的數字信號交叉連接和停業務測試，復用信號
幀結構中輔助比特嚴重缺乏，阻礙網絡OAM能力的進一步改進。
5. 由于復用結構缺乏靈活性， 使得數字通道設備的利用率很低， 非最短的通道路由占了業務
流量的大部分，無法提供最佳的路由選擇。
(二）同步數字體系（SDH) 的特點
1 . 使三個地區性標準在STM-1等級以上獲得統一，實現了數字傳輸體制上的世界性標準。
2 . 采用了同步復用方式和靈活的復用映射結構， 使網絡結構得以簡化， 上下業務十分容易，
也使數字交叉連接的實現大大簡化。
3 .SDH幀結構中安排了豐富的開銷比特，使網絡的OAM能力大大加強。
4 . 有標準光接口信號和通信協議，光接口成為開放型接口滿足多廠家產品環境要求，降低
了聯網成本。
5 . 與現有網絡能完全兼容，還能容納各種新的業務信號，即具有完全的后向兼容性和前向
兼容性。
6 . 頻帶利用率較PDH有所降低。
7 . 宜選用可靠性較高的網絡拓撲結構，降低網絡層上的人為錯誤、軟件故障乃至計算機病
毒給網絡帶來的風險。
五、光波分復用（WDM)
2 . 采用WDM技術可以充分利用單模光纖的巨大帶寬資源（低損耗波段） ， 在大容量長途傳輸
時可以節約大量光纖。 波分復用通道對數據格式是透明的， 即與信號速率及電調制方式無關，
是理想的擴容手段，也是引入寬帶新業務的方便手段。
1L411022 SDH設備的構成及功能
SDH傳輸網是由基本的SDH網絡單元（NE) 和網絡節點接口（NNI) 組成，通過光纖線路或
微波設備等連接，進行同步信息接收/傳送、復用、分插和交叉連接的網絡。它具有全世界
統一的網絡節點接口， 從而簡化了信號的互通以及信號的傳輸、 復用、 交叉連接和交換的過
程；有一套標準化的信息結構等級，稱為同步傳送模塊STM-N( N = l， 4， 16， 6 4. ..) ,
具有一種塊狀幀結構，允許安排豐富的開銷比特用于網絡的OAM。
一、 SDH的基本網絡單元（考試重點）
構成SDH系統的基本網元主要有同步光纜線路系統、終端復用器（TM) 、分插復用器（ADM) 、
再生中繼器（REG ) 和同步數字交叉連接設備（SDXC) 。
1 . 終端復用器（TM): TM是SDH基本網絡單元中最重要的網絡單元之一，它的主要功能是將
若干個PDH低速率支路信號復用成STM-1幀結構電（或光）信號輸出，或將若干個STM-n信號
復用成STM-N (n<N) 光信號輸出，并完成解復用的過程。
(2006、 2013真題考點)

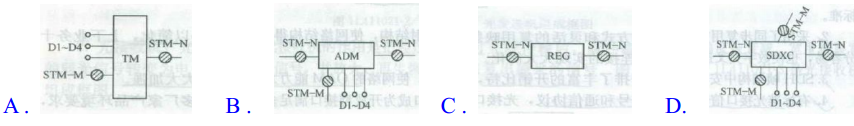

（2013） SDH 的基本單元中屬于分插復用器的是（ ）。
參考答案： B
2 . 分插復用器（ADM): ADM是SDH傳輸系統中最具特色、應用最廣泛的基本網絡單元。 ADM
將同步復用和數字交叉連接功能集于一體， 能夠靈活地分插任意群路、 支路和系統各時隙的
信號，使得網絡設計有很大的靈活性。 ADM除了有信號復用和解復用功能外，它的時隙保護
功能，可以使得電路的安全可靠性大為提高。
3 . 再生中繼器（REG ): 較大衰減和色散畸變的光脈沖信號，轉換成電信號后，進行放大、
整形、 再定時、 再生成為規范的電脈沖信號， 經過調制光源變換成光脈沖信號， 送入光纖繼
續傳輸，以延長通信距離。
4 . 同步數字交叉連接設備（SDXC): SDXC是SDH網的重要網元，是進行傳送網有效管理、實
現可靠的網絡保護/恢復， 以及自動化配線和監控的重要手段。 其主要功能是實現SDH設備內
支路間、群路間、支路與群路間、群路與群路間的交叉連接，還兼有復用、解復用、配線、
光電互轉、 保護恢復、 監控和電路資料管理等多種功能。 其核心部分是具有強大交叉能力的
交叉矩陣。
三、基本網絡單元的連接（考試重點）
(一）網絡拓撲結構： 線形、星形、 環形、樹形、網孔形。
(二）網絡組網實例及網絡分層： (2006、 2007、 2011真題考點)
1 . 再生段：再生中繼器（REG). 與終端復用器（TM) 之間、再生中繼器與分插復用器（ADM )
或再生中繼器與再生中繼器之間，這部分段落稱再生段。再生段兩端的REG、 TM 和ADM稱為
再生段終端。
2 . 復用段：終端復用器與分插復用器之間以及分插復用器與分插復用器之間稱為復用段。
復用段兩端的TM 及ADM稱為復用段終端。
3 . 數字段：兩個相鄰數字配線架（或其等效設備）之間用于傳送一種規定速率的數字信號
的全部裝置構成一個數字段。
(2007)在數字通信網中，網元 n1 與 n4 之間的段落屬于（ ）。
A．再生段 B．復用段
C．數字段 D．中繼段
參考答案： B
1L411023 DWDM設備的構成及功能
一、 DWDM工作方式
(一）按傳輸方向的不同可分為雙纖單向傳輸系統、單纖雙向傳輸系統
(二）從系統的兼容性方面考慮可分為集成式系統、開放式系統
二、 DWDM系統主要網元及其功能
DWDM系統主要網絡單元有： 光合波器（OMU) 、光分波器（ODU) 、光波長轉換器（OTU) 、
光纖放大器（OA) 、光分插復用器（OADM) 、光交叉連接器（OXC) 。
1 . 光合波器（OMU ): 光合波器功能是將不同波長的光信號耦合在一起，傳送到一根光纖里
進行傳輸。要求合波器插入損耗及其偏差要小，信道間串擾小，偏振相關性低。
2 . 光分波器（ODU): 光分波器在系統中所處的位置與光合波器相互對立， 光分波器在系統的
接收端， 所起的作用是將耦合在一起的光載波信號按波長， 將各波道的信號相互獨立地分開，
并分別發送到相應的低端設備。對其要求和其主要類型與光合波器類同。
3 . 光波長轉換器（OTU) （2012、 2013真題考點) : 光波長轉換器根據其所在DWDM系統中的位
置， 可分為發送端OTU、 中繼器使用OTU和接收端OTU。 發送端OTU主要作用是將終端通道設備
送過來的寬譜光信號，轉換為滿足WDM要求的窄譜光信號，因此其不同波道OTU的型號不同。
中繼器使用OTU主要作為再生中繼器用， 除執行光/ 電/光轉換、 實現3R功能外， 還有對某些
再生段開銷字節進行監視的功能。接收端OTU主要作用是將光分波器送過來的光信號轉換為
寬譜的通用光信號，以便實現與其他設備互聯互通。一般情況下接收端不同波道OTU是可以
互換的（收發合一型的不可互換）。
（2012） 80波的波分復用系統中，用到的數量最多的單元是（ ） 。
A OMU B ODU
C OTU D OADM
參考答案： C
4 . 光纖放大器（0A): 光纖放大器是一種不需要經過光/ 電/光變換而直接對光信號進行放大
的有源器件。它能高效補償光功率在光纖傳輸中的損耗，延長通信系統的傳輸距離。
5 . 光分插復用器（OADM ): 其功能類似于SDH系統中的ADM設備，將需要上下業務的波道采用
分插復用技術終端至附屬的OTU設備，直通的波道不需要過多的附屬OTU設備。
6 . 光交叉連接器（OXC): 光交叉連接器是實現全光網絡的核心器件，其功能類似于SDH系統
中的SDXC， 差別在于OXC是在光域上實現信號的交叉連接功能， 它可以把輸入端任一光纖（或
其各波長信號） 可控地連接到輸出端的任一光纖（或其各波長信號） 中去。 通過使用光交叉
連接器，可以有效地解決有的DXC的電子瓶頸問題。
1L411024 PTN特點及應用
PTN(分組傳送網) ，只要是基于分組交換技術，并能夠滿足傳送網對于運行維護管理
(OAM) 、保護和網管等方面的要求，就可以稱為PTN。
(一） 分組傳送網（PTN) 的技術特點： PTN是最重要的兩個特性是分組和傳送。 PTN以IP為內
核，通過以太網為外部表現形式的業務層和WDM等光傳輸媒質設置一個層面。
主要特點： 1 . 可擴展性； 2 . 高性能OAM機制； 3 . 可靠性； 4 . 靈活的網絡管理； 5 . 統計復
用； 6 . 完善的QoS機制； 7 . 多業務承載； 8 . 高精度的同步定時。
(二）分組傳送網（PTN) 的分層結構： 通道層、通路層和傳輸媒介層三層結構
(三） PTN的功能平面： 傳送平面、管理平面和控制平面三層。
(四） PTN的關鍵技術： 1. 通用分組交叉技術； 2. 可擴展型技術； 3. 運營管理和維護技術； 4.
多種業務承載和接入； 5. 網絡級生存性技術； 6. QoS保證技術； 7. 頻率和時間同步技術。
1L411030微波和衛星傳輸系統
1L411031 SDH數字微波系統構成
二、 SDH數字微波中繼通信系統的組成： 一條SDH數字微波通信系統由端站、樞紐站、分路
站及中繼站組成。一條SDH數字微波通信系統的波道配置一般由一個或一個以上的主用波道
和一個備用波道組成，簡稱N+1。
三、數字微波站的基本組成： 一個完整的微波站由天線、饋線及分路系統、收發信機設備、
調制解調設備、復用設備、基礎電源及其自動控制設備等組成。
1L4H032微波信號的衰落及克服方法
一、 電磁波衰落的分類： (一） 大氣吸收衰落。 (二） 雨霧引起的散射衰落。 (三） 閃爍衰落。
(四） K型衰落：又叫多徑衰落。 (五）波導型衰落
二、電磁波衰落對微波傳輸的影響： 1 . 平衰落。 2 . 頻率選擇型衰落。
三、克服電磁波衰落的方法： 1 . 利用地形地物削弱反射波的影響。 2 . 將反射點設在反射系
數較小的地面。 3 . 利用天線的方向性。 4 . 用無源反射板克服繞射衰落。 5 . 分集接收。
1L411033衛星通信網絡結構及工作特點
二、 VSAT衛星通信網
VSAT是英文“甚小口徑終端” 的縮寫， 簡稱小站。 VSAT衛星通信是指利用大量小口徑天
線的小型地球站與一個大型地球站協同工作組成的衛星通信網。
(一） VSAT網絡的主要特點(2012真題考點)
1 . 設備簡單，體積小，耗電少，造價低，安裝、維護和操作簡單，集成化程度高，智能化
功能強，可無人操作。
2 . 組網靈活，接續方便，獨立性強，一般作為專用網，用戶享有對網絡的控制權。網絡結
構模塊化， 易于擴展和調整兩絡結構。 可以適應用戶業務量的增長以及用戶使用要求的變化。
3 . 通信效率高，性能質量好，可靠性高，通信容量可以自適應，適用于多種數據率和多種
業務類型，即能夠傳輸綜合業務，便于向ISDN過渡。
4 . 可以建立直接面對用戶的直達電路，它可以與用戶終端直接接口，避免了一般衛星通信
系統信息落地后還需要地面線路引接的問題。
5. VSAT站很多，但各站的業務量較小。
6 . 有一個較強的網管系統，互操作性好，可使用不同標準的用戶跨越不同地面網而在同一
個VSAT網內進行通信。
(2012)VAST衛星通信網絡具有互操作性好和（ ）等優點。
A 傳播時延小 B 智能化功能強
C 保密性好 D 通信容量可自適應 E 網絡結構易調整
參考答案： BDE
(二） VSAT網絡結構
VSAT網絡主要由通信衛星、網絡控制中心、主站和分布在各地的用戶VSAT小站(2013真
題考點) 組成。
4.VSAT小站是用戶終端設備， 主要由天線、 射頻單元、 調制解調器、 基帶處理單元、 網絡控
制單元、接口單元等組成。在VS AT網絡中的主要結構： 星形網絡、網形網絡、混合網絡。
( 1 ) 星形網絡，各VSAT僅與主站衛星直接聯系， VSAT之間不能通過衛星相互通信。主站是
星形網絡的中心。
( 2 ) 網形網，網絡中的各VSAT彼此之間可以通過衛星直接溝通，它是中心的、分散的網絡
結構。網絡中各VSAT均具有雙向傳輸功能。
( 3 ) 混合網，它在傳輸實時要求高的業務時，采用網形結構，而在傳輸實時性要求不高的
業務時， 采用星形結構； 當進行點對點通信時采用網形結構， 當進行點對多點通信時采用星
形結構。
1L411040移動通信系統
1L411041移動通信系統的構成
一、移動通信特點
1 . 移動通信由無線和有線兩部分組成。無線部分提供用戶終端的接入；有線部分完成網絡
功能，包括交換、用戶管理、漫游、鑒權等，構成公眾陸地移動通信網。
二、移動通信的發展歷程
1 . 第一代移動電話系統是模擬系統，有美國的高級移動電話業務(AMPS) 和英國的全接入移
動通信系統(TACS) 。
2 . 第二代移動電話系統是數字蜂窩移動通信系統。一種是TDMA，另一種是CDMA。 TDMA體制
的代表是歐洲的GSM系統， CDMA體制的代表是美國的IS-95系統。
3. IMT-2000支持的網絡成為第三代移動通信系統，形成了WCDMA、 CDMA2000、 TDSCDMA三大
主流標準。大唐電信代表中國提出的TDSCDMA標準采用了TDD模式，支持不對稱業務。
四、移動通信網絡構成（考試重點）
(一） 2G移動通信系統的網絡構成： 移動交換子系統（NSS) 、操作維護子系統（OSS) 、基站
子系統（BSS) 和移動臺（MS) 四大部分組成。
1 . 移動交換子系統NSS：主要完成話務的交換功能，管理用戶數據和移動性所需的數據庫。
NSS子系統的主要作用是管理移動用戶之間的通信和移動用戶與其他通信網用戶之間的通
信。 NSS主要由移動交換中心（MSC) 、操作維護中心（OMC) 以及移動用戶數據庫所組成。
( 1 ) 移動交換中心（MSC ) ：完成通話接續、計費以及BSS和MSC之間的切換和輔助性的無線
資源管理、移動性管理等功能。
( 2 ) 移動用戶數據庫(2007真題考點) ：存儲管理部門用于移動用戶管理的數據、 MSC所管轄
區域中的移動臺的相關數據以及用于系統的安全性管理和移動臺設備參數信息。具體包括:
移動用戶識別號碼、訪問能力、用戶類別、補充業務、用戶號碼、移動臺的位置區信息、 用
戶狀態和用戶可獲得的服務、 鑒權用戶身份的合法性等內容， 另外還具有對無線接口上的語
音、數據、信令信號進行加密以及對移動設備的識別、監視、閉鎖等功能。
2 . 操作維護子系統OSS： 對整個網絡進行管理和監控。 通過它實現對網內各種部件功能的監
視、狀態報告、故障診斷等功能。
3 . 基站子系統BSS： 分為基站收發信臺（BTS) 以及基站控制器（BSC) 。 BTS負責無線傳輸，
BSC負責控制與管理。 一個BSS系統由一個BSC與一個或多個BTS組成，一個BSC可以根據話務
量需要控制多個BTS。
( 1 ) 基站控制器（BSC) 是基站系統（BSS) 的控制部分，在BSS中起交換作用。 BSC—端可與
多個BTS相連， 另一端與MSC和操作維護中心OMC相連， BSC面向無線網絡， 負責完成無線網絡
管理、無線資源管理及無線基站的監視管理；控制移動臺和BTS之間無線連接的建立、接續
和拆除等管理； 控制完成移動臺的定位、 切換和尋呼， 提供語音編碼、 碼型變換和速率適配
(2009真題考點) 等功能，并能完成對基站子系統的操作維護功能。 BSS中的BSC所控制的BTS
數量隨業務量的大小而有所改變。
（2009） 基站控制器（BSC）主要負責完成（ ）及無線基站的監視管理。
A．移動性管理 B．無線網絡管理
C．用戶數據管理 D．無線資源管理 E．安全性管理
參考答案： BD
( 2 ) 無線基站（BTS) 是基站子系統（BSS) 的無線部分， BTS在系統中的位置處于MS與BSC之
間，與BTS直接相關的是無線接口?；荆˙TS ) 是由基站控制器BSC控制，服務于某個小區
的無線收發信設備， 完成BSC與無線信道之間的轉換， 實現BTS與移動臺MS之間通過空中接口
的無線傳輸以及相關的控制功能。
4 . 移動臺MS： 由移動終端和客戶識別卡（SIM卡） 組成。 移動終端可完成語音編碼、 信道編
碼、信息加密、信息的調制和解調、信息發射和接收等功能； SIM卡存有認證客戶身份所需
的所有信息，并能執行一些與安全保密有關的重要信息，以防止非法客戶進入網路。 SIM卡
還存儲與網路和客戶有關的管理數據。
(二） 3G移動通信系統的網絡構成和工作模式
1.3G移動通信系統的網絡構成: 由用戶設備（UE) 、無線接入網（UTRAN ) 和核心網三部分組
成。
2. 3G移動通信系統的工作模式: 頻分數字雙工（FDD) 模式和時分數字雙工（TDD ) 模式。
(1) FDD是上行和下行的傳輸分別使用分離的兩個對稱頻帶的雙工模式，需要成對的頻率，
通過頻率來區分上、 下行。 對于對稱業務（如語音） 能充分利用上下行的頻譜， 但對于非對
稱的分組交換數據業務（如互聯網），由于上行負載低，頻譜利用率則大大降低。
WCDMA和CDMA2000采用FDD方式，需要成對的頻率規劃。 WCDMA即寬帶CDMA技術。 WCDMA
的基站間同步是可選的， 而CDMA2000的基站間同步是必需的， 因此需要全球定位系統（GPS) 。
以上兩點是WCDMA和CDMA2000最主要的區別(2010真題考點) 。在其他關鍵技術方面，例如功
率控制、軟切換、擴頻碼以及所采用的分集技術等都是基本相同的。
(2010)WCDMA 和 CDMA2000 的主要區別在于( )。
A．切換技術 B．功率控制
C．分集技術 D．基站間同步
參考答案： D
(2) TDD是上行和下行的傳輸使用同一頻帶的雙工模式，根據時間來區分上、下行并進行切
換， 物理層的時隙被分為上、 下行兩部分， 不需要成對的頻率， 上下行鏈路業務共享同一信
道， 可以不平均分配， 特別適用于非對稱的分組交換數據業務。 TD-SCDMA采用TDD、TDMA/CDMA
多址方式工作，其基站間必須同步，適合非對稱數據業務。
1L411042 CDMA和GSM網絡特點
一、 GSM移動通信系統
(一）工作頻段及頻道間隔：我國GSM通信系統采用900MHz和1800MHz兩個頻段。相鄰兩頻道
間隔為200kHz。 每個頻道采用時分多址接入方式， 分為8個時隙， 即8個信道。 每個用戶使用
一個頻道中的一個時隙傳送信息。
(二）頻率復用： GSM無線網絡規劃基本上采用4× 3頻率復甩方式。
(三） GSM采用的多址技術： 頻分多址技術（FDMA ) 和時分多址技術(2011真題考點) (TDMA) 。
(四） GSM信道：分為物理信道和邏輯信道。邏輯信道又分為業務信道和控制信道兩大類。
1 . 業務信道（TCH) 。
2 . 控制信道: 用于傳送信令或同步數據。又把控制信道定義成廣播、公共及專用三種控制
信道。 廣播信道（BCH ) 可細分為頻率校正信道（FCCH)、 同步信道（SCH)、 廣播控制信道（BCCH );
公共控制信道（CCCH) 可細分為尋呼信道(PCH) 、隨機接入信道（RACH) 、接入許可信道（AGCH );
隨路控制信道（DCCH) 可細分為獨立專用控制信道（SDCCH) 、慢速隨路控制信道（SACCH) 、
快速隨路控制信道(FACCH) 。
(五） GSM通信系統的構成： 主要由移動交換子系統（NSS)、 基站子系統（BSS ) 和移動臺（MS)
三大部分組成。
(六）切換：處于通話狀態的移動用戶從一個BSS移動到另一個BSS時，切換功能保持移動用
戶已經建立的鏈路不被中斷。 切換包括BSS內部切換、 BSS間的切換和NSS間的切換。 其中BSS
間的切換和NSS間的切換都需要由MSC來控制完成，而BSS內部切換由BSC控制完成。
二、 CDMA通信系統
(一） CDMA工作頻段： CDMA是用編碼區分不同用戶，可以用同一頻率、相同帶寬同時為用戶
提供收發雙向的通信服務。
(三） CDMA信道： CDMAIS-95A中主要有開銷信道和業務信道兩類信道。 導頻信道、 尋呼信道、
同步信道、接入信道統稱為開銷信道。
導頻信道、 尋呼信道、 同步信道、 業務信道構成前向信道； 接入信道、 業務信道構成反
向信道(2010真題考點) 。
(2010)CDMAIS 一 95A 的前向信道由(ABDE)構成。
A．導頻信道 B．尋呼信道
C．接入信道 D．同步信道 E．業務信道
參考答案： ABDE
(五） CDMA切換(2006真題考點)
與GSM的硬切換相比， CDMA移動臺在通信時可能發生同頻軟切換、同頻同扇區間的更軟
切換以及不同載頻間的硬切換。 所謂軟切換是指移動臺開始與一個新的基站聯系時， 并不立
即中斷與原基站間的通信， 當與新的基站取得可靠通話后， 再中斷與原基站的通信。 這使得
CDMA相對GSM在切換成功率方面大大提高。
(六） CDMA的優點(2007真題考點) 和TDMA相比： 1 . 系統容量大。 2 . 系統通信質量更佳。 3 .
頻率規劃靈活。 4 . 頻帶利用率高。 5 . 適用于多媒體通信系統。 6.CDMA手機的備用時間更長。
1L411043第三代移動通信網絡特點
3G有WCDMA、 CDMA2000、 TDSCDMA三種制式。
一、 CDMA2000網絡特點： 1 . 自適應調制編碼技術。 2 . 前向鏈路快速功率控制技術。 3 . 移
動IP技術。 4 . 前向鏈路時分復用。 5 . 速率控制。 6 . 增強的電池續航能力。 7 . 軟切換。 CDMA
系統采用軟切換技術“先連接再斷開” ，克服了硬切換容易掉話的缺點。
二、 TD-SCDMA網絡特點
1. TDSCDMA系統中由于采用了TDD的雙工方式。 TDSCDMA系統集合CDMA、 FDMA、 TDMA三種多址
方式于一體， 使得無線資源可以在時間、 頻率、 碼字這三個維度進行靈活分配， 也使得用戶
能夠被靈活地分配在時間、頻率、碼字這三個維度，從而降低系統的干擾水平。
6. TD-SCDMA系統的接力切換概念不同于硬切換與切換。在切換之前，目標基站可以通過系
統對移動臺的精確定位技術， 獲得移動臺比較精確的位置信息， 在切換過程中， UE斷開與原
基站的連接之后，能迅速切換到目標基站。接力切換可提高切換成功率，與軟切換相比， 可
以克服切換時對鄰近基站信道資源的占用，能夠使系統容量得以增加。
1L411044移動多媒體技術及應用
3G除可以承載更高品質的語音業務以外， 3G還能夠全面支持包括高速互聯網接入、無線
音樂等更加豐富的移動多媒體業務應用。
7. 手機電視，主要有三種實現方式：
( 1 ) 利用衛星廣播網絡方式。
( 2 ) 利用移動通信網絡方式。
( 3 ) 利用地面數字電視廣播網絡與移動通信網絡相結合方式。
1L411045第四代移動通信技術特點
一、 4G無線通信目標(2007、 2009真題考點： 3G目標、速率)
1 . 提供更高的傳輸速率（室內為100Mbps?lGbps，室外步行為數十至數百Mbps，車速為數
十Mbps，信道射頻帶寬為數十MHz，頻譜效率為幾到數十bps/Hz) 。
2. 支持更高的終端移動速度（250km/h) 。
3. 全IP網絡架構、承載與控制分離。
4. 提供無處不在的服務、異構網絡協同。
5. 提供更為豐富的分組多媒體業務。
二、 4G系統網絡結構
4G移動系統網絡結構可分為三層： 物理網絡層、 中間環境層、 應用網絡層。 物理網絡層
提供接入和路由選擇功能，它們由無線和核心網的結合格式完成。中間環境層的功能有QoS
映射、地址變換和安全性管理等。
三、 4G關鍵技術
1. OFDM多載波技術。 2. MIMO多天線技術。 3. OTDM鏈路自適應技術。 4. SA智能天線。
四. 4G的主要優勢： 1 . 通信速度更快。 2 . 網絡頻譜更寬。 3 . 通信更加靈活。 4 . 智能性能
更高。 5 . 兼容性能更平滑。 6 . 提供各種增值服務。 7 . 實現更高質量的多媒體通信。 8 .
頻率使用效率更高。 9 . 通信費用更加便宜。
五. 4G技術標準
目前4G標準有5種： LTE-Advanced和WirelessMAN-Advanced、 WiMax、 HSPA+、 LTE。
(一） LTE： LTE (Long Term Evolution, 長期演進）項目是3G的演進。目前的WCDMA網絡的升
級版HSPA和HSPA+均能夠演化到LTE這一狀態，包括中國自主的TD-SCDMA網絡也將繞過HSPA
直接向LTE演進，所以這一4G標準獲得了最大的支持，也將是未來4G標準的主流。
(二） LTE-Advanced： LTE-Advanced就是LTE技術的升級版。 LTE-Advanced的入圍，包含TDD
和FDD兩種制式，其中TDSCDMA將能夠進化到TDD制式，而WCDMA網絡能夠進化到FDD制式。移
動主導的TDSCDMA網絡期望能夠直接繞過HSPA+網絡而直接進入到LTE。
(三） WiMax： 即全球微波互聯接入， WiMax的另一個名字是IEEE 802.16。 提供的最高接入速
度是70M，這個速度是3G所能提供的寬帶速度的30倍。 WiMax逐步實現寬帶業務的移動化， 而
3G則實現移動業務的寬帶化， 兩種網絡的融合程度會越來越高， 這也是未來移動世界和固定
網絡的融合趨勢。
802.16所使用的頻譜可能比其他任何無線技術更豐富， WiMax具有以下優點：
(1) 對于已知的干擾，窄的信道帶寬有利于避開干擾，而且有利于節省頻譜資源。
(2) 靈活的帶寬調整能力，有利于運營商或用戶協調頻譜資源。
(3) WiMax所能實現的50km的無線信號傳輸距離是無線局域網所不能比擬的，網絡覆蓋面積
是3G發射塔的10倍， 只要少數基站建設就能實現全城覆蓋， 能夠使無線網絡的覆蓋面積大大
提升。
不過WiMax網絡雖然在網絡覆蓋面積和網絡的帶寬上優勢巨大，但是其移動性卻有著先
天的缺陷，無法滿足高速（> 50km/h ) 下的網絡的無縫鏈接，從這個意義上講， WiMax還無
法達到3G網絡的水平，嚴格地說并不能算作移動通信技術，而僅僅是無線局域網的技術。
(四） HSPA+
HSPA+： 高速下行鏈路分組接入技術， 而 HSU-PA即為高速上行鏈路分組接入技術， 兩者
合稱為HSPA技術。
(五） WirelessMAN-Advanced： 是WiMax的升級版。目前的WirelessMAN-Advanced有5種網絡
數據規格，其中極低速率為16kbps，低速率數據及低速多媒體為144kbps，中速多媒體為
2Mbps，高速多媒體為30Mbps，超高速多媒體則達到了 30Mbps?lGbps。
1L411050 交換系統
1L411051交換系統分類及特點
交換系統主要分為電路交換、報文交換和分組交換系統。
一、 電路交換
(一）工作原理：必須經歷建立電路階段、傳送數據或語音階段和拆除電路階段三個階段，
電路交換屬于電路資源預分配系統，有空分交換和時分交換兩種交換方式(2010真題考點) 。
(2010)電路交換系統有( )和時分交換兩種方式。
A．分組交換 B．報文交換
C．空分交換 D．幀中繼交換
參考答案： C
(二）電路交換的特點(2007真題考點) ： 可提供一次性無間斷信道。當電路接通以后，形成
類似于專線電路，不干預信息的傳輸，給用戶提供了完全“透明” 的信號通路。通信時存
在兩個限制條件： 首先， 通信雙方必須處于同時激活可用狀態； 其次， 兩個站之間的通信資
源必須可用，且必須專用。電路交換還有其他一些特點：
1 . 呼叫建立時間長，并且存在呼損。在通信雙方所在的兩節點之間建立一條專用信道所花
的時間稱為呼叫建立時間。在電路建立過程中，若由于交換網繁忙等原因而使建立失敗， 對
于交換網則要拆除已建立的部分電路，用戶需要掛斷重撥，這叫呼損。
2 . 對傳送的信息不進行差錯控制。電路連通后提供給用戶的是“透明通道” 。
3 . 對通信信息不做任何處理，原封不動地傳送。延遲完全可以忽略。它適用于實時、大批
量、連續地數據傳輸。
4 . 線路利用率低。
5 . 通信用戶間必須建立專用的物理連接通路。
6 . 實時性較好。
二. 報文交換
(一）報文交換的原理：又稱為存儲轉發交換(2013真題考點) 。報文交換可以進行速率、碼
型的變換， 具有差錯控制措施， 可以發送多目的地址的報文， 過負荷時則會導致時延的增加。
(2013)以“存儲-轉發” 方式傳輸數據信息的是： （ ）。
A.電路交換 B.報文交換
C. 空分交換 D. 時分交換
參考答案： B
三、分組交換
(一）分組交換原理：采用了報文交換的“存儲一轉發” 技術。分組交換是將用戶要傳送的
信息分割為若干個分組，每個分組中有一個分組頭，含有可供選路的信息和其他控制信息。
分組交換節點對所收到的各個分組分別處理， 按其中的選路信息選擇去向， 以發送到能到達
目的地的下一個交換節點。
(二）分組交換方式：分組交換可提供虛電路方式與數據報方式兩種服務方式。
(三）分組交換的特點
1. 分組交換的主要優點
( 1 ) 信息的傳輸時延較小，而且變化不大，能較好地滿交互型通信的實時性要求。
( 2 ) 易于實現鏈路的統計，時分多路復用提高了鏈路的利用率。
( 3 ) 容易建立靈活的通信環境，便于在傳輸速率、信息格式、編碼類型、詞步方式以及通
信規程等方面都不相同的數據終端之間實現互通。
( 4 ) 可靠性高。便于實現差錯控制，降低了誤碼率。
( 5 ) 經濟性好。提高了利用率，降低了通信的費用。
2. 分組交換的主要缺點
( 1 ) 網絡附加的信息較多，影響了分組交換的傳輸效率。
( 2 ) 實現技術復雜。交換機要對各種類型的分組進行分析處理。
(四）軟交換（分組交換的應用之一）：軟交換是一種提供呼叫控制功能的軟件實體，是在
IP 電話基礎上由電路交換向分組交換演進的過程中逐步完善的，它采用分組交換作為其業
務統一承載平臺。 作為分組交換網絡與傳統PSTN網絡融合的全新解決方案。 軟交換技術是NGN
中語音部分即下一代電話業務網中的核心技術。
1L4H052電路交換設備的功能及構成
一、電話交換機的任務、功能及組成
(一）電話交換機的任務及功能：呼叫檢出、接收被叫號碼、對被叫進行忙閑測試、向被叫
振鈴、 向主叫送回鈴音、 被叫應答， 接通話路、 雙方通話， 及時發現話終、 進行拆線， 使話
路復原。
(二）電話交換機系統構成：通話的話路系統和連接話路的控制系統(2009真題考點) 構成。
(2009)交換機系統由進行通話的話路系統和連接話路的（ ）構成。
A．管理系統 B．監測系統
C．計費系統 D．控制系統
參考答案： D
1 . 話路系統包括用戶電路、設備、交換網絡、出中繼器、入中繼器、繩路及具有監視功能
的信號。 話路系統的構成方式有空分方式和時分方式兩種。 空分方式傳送模擬信號， 時分方
式傳送數字信號。
2 . 控制系統包括譯碼、忙閑測試、路由選擇、鏈路選試、驅動控制、計費等設備。控制系
統的控制方式有布線邏輯控制方式（簡稱布控方式） 和存儲程序控制方式（簡稱程控方式) 。
二、程控數字交換機功能： 程控數字交換機的特點是將程控、時分、數字技術融合在一起。
(一）程控數字交換原理
數字交換實質上就是把PCM系統有關的時隙內容在時間位置上進行搬移。數字交換網絡
由時間（T ) 接線器和空間（S ) 接線器組成，能夠將任何輸入PCM復用線上的任一時隙交換
到任何輸出PCM復用線上的任一時隙中去。 采用時間（T ) 型接線器， 可以在同一條PCM總線
的不同時隙之間進行交換； 采用空間（S ) 型接線器， 可以在不同PCM總線的同一時隙之間進
行交換；采用TST或STS型交換網絡，可以在不同PCM總線的不同時隙之間進行交換。
(二）程控數字交換機的基本功能：包含檢測終端狀態、收集終端信息和向終端傳送信息的
信令與終端接口功能，交換接續功能和控制功能。
三、程控數字交換機構成
(一）硬件系統：話路系統、控制系統、外圍設備組成。
1. 話路系統： 由用戶模塊(2007真題考點) 、遠端用戶模塊、選組級（數字交換網絡）、各
種中繼接口、 信號部件等組成。 用戶模塊是模擬用戶終端與數字交換網絡（選組級） 之間的
接口電路，由用戶電路和用戶集線器組成。用戶模塊的主要作用是對用戶線提供接口設備，
將用戶話機的模擬語音信號轉換成數字信號， 并將每個用戶所發出的較小的呼叫話務量進行
集中，然后送到數字交換網絡，從而提高用戶級和數字交換網絡之間鏈路的利用率。
2. 控制系統： 控制系統分為三級：
第一級：電話外設控制級，它對靠近交換網絡及其他電話外設部分進行控制。
第二級： 呼叫處理控制級， 它是整個交換機的核心， 是將第一級送來的信息在這里分析、
處理， 又通過第一級發送命令來控制交換機的路由接續或復原。 這一級的控制部分有較強的
智能性，稱為存儲程序控制。
第三級： 維護測試級， 用于操作維護和測試， 包括人一機通信功能。 這一級要求更強的
智能性，所以需要很多的軟件控制。
1L411053分組交換技術的應用及特點
分組交換也稱包交換。常用的應用形式主要有以下幾種：
一、 X.25分組交換： 采用分組交換技術， 給用戶提供低速數據業務的數據通信網。 X.25建議
是數據終端設備（DTE ) 與數據電路終端設備（DCE ) 之間的接口協議，它使得不同的數據終
端設備能接入不同的分組交換網。
二、幀中繼
(一）幀中繼技術特點：幀中繼是分組交換網的升級換代技術。與X.25協議相比，幀中繼僅
完成物理層和數據鏈路層的功能， 不再進行逐段流量控制和差錯控制， 在使用簡化分組交換
傳輸協議相關信息的前提下，大大提高了網絡傳輸效率，以幀為單位進行數據傳輸與交換。
同X.25分組交換技術相比， 它具有下列特點:1 . 網絡資源利用率高。 2. 傳輸速率快。 3 .
費用低廉。 4 . 兼容性好。 5 . 組網功能強。
三、異步傳輸模式（ATM)
1. ATM 在綜合了電路交換和分組交換優點的同時，克服了電路交換方式中網絡資源利用率
低、分組交換方式信息時延大和抖動的缺點，大大提高了網絡的效率。
四、路由器
(一) 應用
1 . 路由器是網絡層的互聯設備，用于連接多個邏輯上分開的網絡，在網絡層將數據包進行
存儲轉發。它只接收源站或其他路由器的信息。路由器是連接IP 網的核心設備。
2 . 路由器主要用于網絡連接，進行過濾、轉發、優先、復用、加密、壓縮等數據處理，以
及配置管理、容錯管理和性能管理等。
3 . 路由器的功能分為數據通道功能和控制通道功能(2009真題考點) 。數據通道功能用于完
成每一個到達分組的轉發處理， 包括路由查表、 向輸出端傳送分組和輸出分組調度； 控制通
道功能用于系統的配置、管理及路由表維護。
(2009)路由器具有數據通道功能和（ ）通道功能。
A．管理 B．檢測
C．控制 D．維護
參考答案： C
(二）路由器組成及分類
2 . 由于應用場合的不同，路由器可分為骨干路由器、企業路由器和接入路由器。骨干路由
器用于連接各企業網； 企業路由器用于互連大量的端系統； 接入路由器用于傳統方式連接撥
號用戶。
1L411060 其他通信網
1L411061用戶接人網類型及應用
接入網是指本地交換機與用戶終端設備之間的實施網絡， 也稱為用戶網。 由業務節點接
口和相關用戶網絡接口之間的一系列傳送實體組成。接入方式分為有線接入和無線接入。
—、接入網功能
接入網處于通信網的末端，直接與用戶連接。它包括本地交換機與用戶端設備之間的所
有實施設備與線路，可含復用、交叉連接和傳輸功能。
(一) 接入網的定界： 接入網所覆蓋的范圍由三個接口來定界， 即網絡側經業務節點接口(SNI)
與業務節點（SN) 相連; 用戶側經用戶網絡接口（UNI) 與用戶相連； 管理方面則經Q3接口與電
信管理網（TMN) 相連。
(二）接入網的分層：接入網按垂直方向分解為電路層、傳輸通道層和傳輸媒質層三個獨立
的層次， 其中每一層為其相鄰的高階層傳送服務， 同時又使用相鄰的低階層所提供的傳送服
務。
(三） 接入網的功能： 用戶口功能（UPF) 、 業務口功能（SPF) 、 核心功能(CF) 、 傳送功能(TF)
和系統管理功能(2012、 2013真題考點) 。
(2012) 、接入網的功能不包括下列（ ） 。
A 用戶口功能 B 業務口功能
C 傳送功能 D 交換功能
參考答案： D
二、有線接入網：有銅線接入網、光纖接入網、混合光纖/ 同軸電纜（HFC ) 接入網三類。
(一）銅線接入網：使用了數字用戶線（DSL) 技術，以解決高速率數字信號在銅纜用戶線上
的傳輸問題。 常用的DSL技術有高速率數字用戶線（HDSL) 和不對稱數字用戶線（ADSL) 技術。
1 . 高速率數字用戶線（HDSL) 技術采用了回波抵消和自適應均衡技術， 延長基群信號傳輸距
離。系統具有較強的抗干擾能力，對用戶線路的質量差異有較強的適應性。
2 . 不對稱數字用戶線（ADSL) 技術可以在一對普通電話線上傳送電話業務的同時， 向用戶單
向提供1.5?6Mbit/s速率的業務， 并帶有反向低速數字控制信道， 而且， ADSL的不對稱結構
避免了 HDSL方式的近端串音，從而延長了用戶線的通信距離。
(二）光纖接入網
(三）混合光纖/ 同軸電纜（HFC) 接入網
1 . 混合光纖/ 同軸電纜接入網是一種綜合應用模擬和數字傳輸技術、 同軸電纜和光纜技術、
射頻技術、高度分布式智能型的接入網絡，是通信網和CATV網相結合的產物。
2 . 混合光纖/同軸電纜（HFC ) 接入網可以簡單歸納為窄帶無源光網絡（PON)+HFC混合接入、
數字環路載波（DLC)+單向HFC混合接入和有線+無線混合接入三種方式。
三、無線接入網
(一）固定無線接入
(二）移動無線接入：用戶終端移動的無線接入有蜂窩通信網、移動衛星通信網和個人通信
網(2009真題考點) 3種類型。
(2009)用戶終端移動的無線接入有（ ）和個人通信網。
A．計算機網 B．互聯網
C．專用通信網 D．蜂窩通信網 E．移動衛星通信網
參考答案： DE
1L411062數字數據網的構成及應用
數字數據網（DDN ) 傳輸媒介有光纜、數字微波、衛星信道，用戶端可用普通的電纜和
雙絞線。
—. 數字數據網的特點
1. DDN向用戶提供的是半永久性的數字連接，沿途不進行復雜的軟件處理，因此延時較小，
避免分組交換網中傳輸時延大且不固定的缺點。 DDN采用數字交叉連接裝置，可根據用戶需
要，在約定的時間內接通所需帶寬的線路，信道容量的分配和接續在計算機控制下進行， 且
有較大的靈活性。
2. DDN利用數字信道傳輸數據信號。 與傳統的模擬信道相比， DDN具有傳輸質量高、 速度快、
帶寬利用率高等一系列優點。
(1)DDN是同步數據傳輸網，傳輸質量高，傳輸誤碼率可達10-11。
(2) 傳輸速率高，網絡時延小。
(3)DDN是任何規程都可以支持、 不受約束的全透明傳輸網， 可支持數據、 圖像、 語音等多種
業務。
(4) 網絡運行管理簡便。
(5)DDN對數據終端設備的數據傳輸速率沒有特殊的要求。
二、 DDN的組成和一般結構形式
(一） DDN的組成： 主要由本地接入系統、 復用及交叉連接系統、 局間傳輸系統、 網同步系統
和網絡管理系統五部分組成。
1L411063計算機網絡的內容
一、 計算機網絡的功能
(一）可實現資源共享
(二）提高了系統的可靠性
(三）有利于均衡負荷
(四）提供了非常靈活的工作環境用戶可在任何有條件的地點將終端與計算機網絡連通，及
時處理各種信息，作出決策。
二、計算機網絡的分類
(一） 按網絡覆蓋范圍劃分： 分為局域網、 城域網和廣域網三大類， 國際互聯網屬于廣域網。
(二）按網絡拓撲結構劃分：星形、環形、網形、樹形和總線型結構。
三、計算機網絡的組成
計算機網絡要完成數據處理和數據通信兩大功能， 在結構上可以分成兩部分： 負責數據
處理的計算機與終端； 負責數據通信處理的通信控制處理機與通信線路。 從計算機網絡組成
的角度看，典型的計算機網絡從邏輯功能上可以分為資源子網和通信子網兩部分。
四、 IP 電話： 基于因特網網絡協議，并利用多種通信網進行實時語音通信的通信方式。 IP
電話則是通過分組交換網傳送電話信號。 主要采用語音壓縮技術和語音分組交換技術， 平均
每路電話實際占用的帶寬僅為4kbit/s。
1L411064物聯網技術及應用
一、物聯網(IOT) 的特征： 1 . 全面感知； 2 . 可靠傳遞； 3 . 智能處理。
二、物聯網技術：主要有無線射頻識別（RFID ) 技術、無線傳感網絡（WSN) 技術、 IPv6技
術、云計算技術、納米技術、無線通信技術、智能終端技術等。
1 . 無線射頻識別（RFID) 技術：無線射頻識別是一種非接觸式的自動識別技術，一般由閱
讀器、應答器（標簽）和應用系統(2011真題考點) 三部分組成。
2 . 無線傳感網絡（WSN) 技術
3. IPv6技術： IPv4采用32位的地址長度， 只有大約43億個地址， 而IPv6采用128位的地址長
度，可以解決互聯網地址空間不足的問題。 IPv6的主要優勢體現在以下幾個方面：擴大地
址空間、 提高網絡的整體吞吐量、 改善服務質量（QoS) 、 安全性有更好的保證、 支持即插即
用和移動性、更好地實現多播功能。
4. 云計算技術
5. 納米技術
6. 無線通信技術
7. 智能終端技術
三. 物聯網技術框架結構：包括感知層技術、網絡層技術、應用層技術和公共技術。
1L411070 通信電源系統
1L411071通信電源系統的要求及供電方式
一、通信電源系統要求
通信設備對電源系統的要求是： 可靠、穩定、小型、高效。還有其他要求：
1 . 必須提高電源系統的可靠性。由交流電源供電時，交流電源設備一般都采用交流不間斷
電源(UPS) 。在直流供電系統中，一般采用整流設備與電池并聯浮充供電方式。為了確保供
電的可靠，還采用由兩臺以上的整流設備并聯運行的方式。
2 . 各種通信設備要求電源電壓穩定，不能超過允許變化范圍。交流電源的電壓和頻率是標
志其電能質量的重要指標(2007真題考點) 。 直流電源的電壓和雜音是標志其電能質量的重要
指標。
(2007) 標志交流電源質量的重要指標有（ ）。
A．電壓 B．電流
C．頻率 D．雜音 E．電容
參考答案： AC
3 . 設備或系統在電磁環境中應正常工作，且應不對該環境中任何事物構成不能承受的電磁
干擾。
4 . 電源裝置必須小型化、集成化，能適應通信電源的發展和擴容。
5 . 必須提高電源設備的效率，并在有條件的情況下采用太陽能電源和風力發電系統。
二、通信電源系統的供電方式： 集中供電、分散供電、混合供電和一體化供電四種方式。
1 . 集中供電方式：由交流供電系統、直流供電系統、接地系統和集中監控系統組成。通信
局（站） 一般分別由兩條供電線路組成的交流供電系統和一套直流供電系統為局內所有負載
供電。交流供電系統屬于一級供電。
2 . 分散供電方式：直流供電系統可分樓層設置，也可以按各通信系統設置多個直流供電系
統。但交流供電系統仍采用集中供電方式。
3 . 混合供電方式：在無人值守的光纜中繼站、微波中繼站、移動通信基站，通常采用交、
直流與太陽能電源、 風力電源組成的混合供電方式。 采用混合供電的電源系統由市電、 柴油
發電機組、整流設備、蓄電池組、太陽電池、風力發電機等部分組成。
4. 一體化供電方式：通信設備與電源設備裝在同一機架內，由外部交流電源直接供電。如
小型用戶交換機，一般采用這種供電方式。
1L411072通信電源系統的組成及功能
通信電源系統由交流供電系統、直流供電系統、接地系統和集中監控系統組成。
一、 交流供電系統： 包括交流供電線路、 燃油發電機組、 低壓交流配電屏、 逆變器、 交流不
間斷電源（UPS) 等部分。
3 . 低壓交流配電屏可完成市電和油機發電機的自動或人工轉換，將低壓交流電分別送到整
流器、照明設備和空調裝置等用電設施，并可監測交流電壓和電流的變化
4 . 在市電正常時，市電經整流設備整流后為逆變器內的蓄電池浮充充電。當市電中斷時，
蓄電池通過逆變器（DC/AC變換器）自動轉換，輸出交流電，為需要交流電源的通信設備供
電。在市電恢復正常時，逆變器又自動轉換由市電供電。
5 . 交流不間斷電源（UPS ) 無論在市電正?；蛑袛鄷r，都可提供交流電源供電。工作原理同
逆變器。逆變器實際上是交流不間斷電源的一部分。
二、 直流供電系統： （考試重點） 由直流配電屏、 整流設備、 蓄電池、 直流變換器（DC/DC)
等部分組成(2006、 2010、 2011、 2013真題考點) 。
(2013) 通信局(站)直流供電系統的組成不包括（ ）。
A．配電屏 B．直流變換器
C．整流器 D． UPS
參考答案： D
1 . 直流配電屏：可接入兩組蓄電池，其中一組供電不正常時，可自動接入另一組工作。同
時，它還可以監測電池組輸出總電壓、電池浮/均充電流和供電負載電流，可發出過壓、欠
壓和熔斷器熔斷的聲、光告警信號。
2 . 整流設備：輸入端由交流配電屏引入交流電，其作用是將交流電轉換成直流電。
3 . 蓄電池： 處于整流器輸出并聯端。 在市電正常時， 由整流器浮/均充電， 不斷補充蓄電池
容量，并使其保持在充足電量的狀態。當市電中斷時，蓄電池自動為負載提供直流電源， 不
需要任何切換。
4 . 直流變換器（DC/DC) : 可將基礎直流電源的電壓變換成通信設備所需要的各種直流電壓，
以滿足負載對電源電壓的不同要求。
三、 接地系統(2011、 2012真題考點) ： 有交流工作接地、 直流工作接地， 保護接地和防雷接
地等，現一般采取將這四者聯合接地(2013真題考點) 的方式。
1 . 交流接地可保證相間電壓穩定。
2 . 工作接地可保證直流通信電源的電壓為負值。
3 . 保護接地可避免電源設備的金屬外殼因絕緣受損而帶電。
4 . 防雷接地可防止因雷電瞬間過壓而損壞設備。
聯合接地是將交流接地、直流接地、保護接地和防雷接地共用一組地網，由接地體、 接
地引入線、接地匯集排、接地連接線及引出線等部分組成。
（2012）關于通信工程接地系統的說法，正確的是（ ） 。
A 交流接地可避免因三相負載不平衡而使得各相電壓差別過大現象發生
B 工作接地可以保證直流電源的電壓為負值
C 保護接地可以避免電源設備的金屬外殼因絕緣受損而帶電
D 防雷接地可以防止雷電瞬間過壓而損壞設備
E 交流接地、直流接地、保護接地和防雷接地不可公用一個接地網
參考答案： ABCD
四、 集中監控系統： 集中監控系統可以對通信局（站） 實施集中監控管理， 對分布的、 獨立
的、 無人值守的電源系統內各設備進行遙測、 遙控、 遙信， 還可以監測電源系統設備的運行
狀態， 記錄、 處理相關數據和檢測故障， 告知維護人員及時處理， 以提高供電系統的可靠性
和設備的安全性。
1L411073通信電源系統蓄電池的充放電特性
一、蓄電池的工作特點及主要指標
蓄電池由正負極板、 隔板（膜） 、 電池槽（外殼） 、 排氣閥或安全閥以及電解液（硫酸）
(2006真題考點) 五部分組成。
1 . 閥控式密封鉛酸蓄電池由正負極板、隔板、電解液、安全閥、外殼等部分組成。在陰極
吸收式閥控密封鉛酸蓄電池中， 負極板活性物質總量比正極多15% ， 當電池充電時， 正極已
充足，負極尚未到容量的90%，在正常情況下，正極會產生氧氣，而負極不會產生難以復合
的氫氣。
2 . 蓄電池的主要指標包括電動勢、內阻、終了電壓、放電率、充電率、循環壽命。 (2010、
2013 真題考點)
（2013）蓄電池的主要指標包括( )和循環壽命等。
A．放電率 B．充電電流
C．終了電壓 D．內阻 E. 電動勢
參考答案： B
( 3 ) 終了電壓：是指放電至電池端電壓急劇下降時的臨界電壓。如再放電就會損壞電池，
此時電池端電壓稱為終了電壓。不同的放電率有不同的放電終了電壓。
( 4 ) 放電率：蓄電池在一定條件下，放電至終了電壓的快慢稱之為放電率。蓄電池容量的
大小，隨著放電率的大小而變化。
( 5 ) 充電率：蓄電池在一定條件下，充電電流的大小稱為充電率。常用的充電率是10h率。
( 6 ) 循環壽命：蓄電池經歷一次充電和放電，稱為一次循環。
二、 蓄電池的充放電特性： 浮充充電就是用整流設備和電池并聯供電的工作方式， 由整流設
備浮充蓄電池供電，并補充蓄電池組已放出的容量及自放電的消耗。均衡充電，即過充電。
1L411074通信用太陽能供電系統的內容
—、太陽電池的特點
3 . 太陽電池種類： 硅太陽電池、砷化鎵太陽電池、硫（碲）化鎘太陽電池三種。
( 1 ) 單晶硅太陽電池應用最廣泛，效率可達18%，價格較高。多晶硅太陽電池效率可達14%，
非晶硅太陽電池效率可達6.3% 。
( 2 ) 砷化鎵太陽電池抗輻射能力很強，目前主要用于宇航及通信衛星等空間領域。由于砷
化鎵太陽電池工作溫度較高。
( 3 ) 硫化鎘太陽電池效率可達9%。但穩定性差，壽命短，污染環境。
三、太陽電池供電系統的組成： 太陽電池供電系統的基本結構可分為直流、交流和直流一
交流混合供電系統。
1L411080光（電）纜特點及應用
1L411081單模和多模光纖的特點及應用
一、光纖結構和類型
(一）光纖的結構| ：由纖芯、包層和涂覆層三部分組成。
(二）光纖的折射率分布
光纖的折射率分布有兩種情況， 階躍折射率光纖、 漸變折射率光纖。 它們共同特點是纖
芯的折射率大于包層的折射率，這也是光信號在光纖中傳輸的必要條件。
二、光纖通信的工作窗口：波長范圍在800?900nm為短波長波段，主要有850nm—個窗口；
1300?1600nm為長波長波段， 主要有1310nm和1550nm兩個窗口。 第一代系統， 波長為850nm；
第二代系統， 波長為1310nm； 第三代系統， 波長為1550nm， 上述三個波長稱為三個工作窗口。
四、多模光纖：經過長距離傳輸會產生模式色散，只適用于低速率、短距離的光纖通信，
五、單模光纖：單模光纖避免了模式色散，適用于大容量、長距離傳輸。
(一）單模光纖分類： G.652、 G.653、 G.654、 G.655、 G.656、 G.657六種。
(二）幾種單模光纖的特點和應用
1. G.652標準單模光纖的特點及應用： G.652D單模光纖是一種新型光纖， 將1383nm波長附近
的吸收損耗衰減降低到0.32dB/km的水平。
2. G.653色散位移光纖的特點及應用： 在1550nm的色散為零(2012、 2013真題考點) ， 會發生
四波混頻(FWM) 導致信道間發生串擾。
（2013）在 1550nm 色散為零的光纖是： （ ）。
A.G.652 B.G.653
C.G.654 D.G.655
參考答案： B
3. G.654截止波長位移光纖的特點及應用
G. 654截止波長位移光纖也叫衰減最小光纖，該種光纖在1550nm處的衰減最小。
4. G.655非零色散位移光纖的特點及應用： G.655光纖是為適于DWDM的應用而開發的。
5. G.657接入網使用的彎曲損耗不敏感的單模光纖的特點及應用
1L411082光纜的分類及特點
—、光纜的種類
按結構分類可分為層絞式光纜、 中心束管式光纜和骨架式光纜； 按敷設方式分類可分為
架空光纜、管道光纜、直埋光纜、隧道光纜和水底光纜。工程中常用的光纜有：室（野）外
光纜—用于室外直埋、 管道、 架空及水底敷設的光纜； 室（局） 內光纜—用于室內布放的光
纜；軟光纜—具有優良的曲繞性能的可移動光纜；設備內光纜—用于設備類布放的光纜； 海
底光纜一用于跨海洋敷設的光纜。
三、光纜的型號：由型式代號和規格代號構成。
(二）型號的組成內容、代號及意義

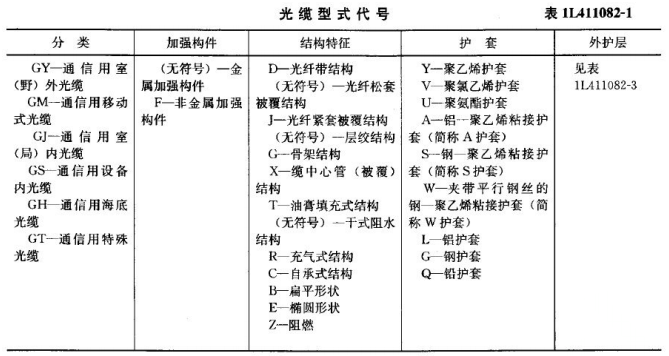

1. 光纜的型式(2012真題考點) 由5個部分構成，各部分均用代號表示。
(2012) 型號為GYTS36B4的光纜的使用環境是（ ） 。
A 室（野）外 B 室（局）內
C 設備內 D 海底
參考答案： A

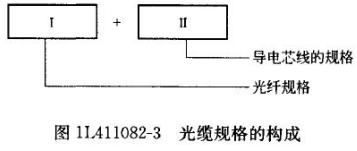

3. 規格：
(三）光纜型號實例(2009真題考點)
例1: 金屬加強構件、松套層絞填充式、鋁一聚乙烯粘接護套、皺紋鋼帶、聚乙烯護層、
油膏填充式結構的通信用室外光纜，包含12芯50/125um 二氧化硅漸變型多模光纖，光纜的
型號應表示為： GYTA53 12Ala0
例2: 金屬加強構件、 骨架填充式、 鋁一聚乙烯粘結護套、 油膏填充式結構通信用室外光
纜，包含24芯“非零色散位移型” 單模光纖，光纜的型號應表示為： GYGTA 24B4。
1L411083通信電纜的分類及特點
一、通信電纜的種類
按敷設方式和運行條件可分為架空電纜、直埋電纜、管道電纜和水底電纜(2010真題考
點) ；按傳輸頻譜可分為低頻電纜、高頻電纜；按電纜芯線結構可分為對稱電纜和不對稱電
纜； 按電纜的絕緣材料和絕緣結構可分為實心聚乙烯電纜、 袍沫聚乙烯電纜、 泡沫實心皮聚
乙烯絕緣電纜、 聚乙烯墊片絕緣電纜； 按電纜護層的種類可分為塑套電纜、 鋼絲鋼帶鎧裝電
纜、組合護套電纜。
二、全色譜全塑電纜的型號及規格
(一）市話全塑電纜的型號及規格

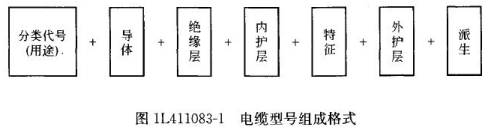

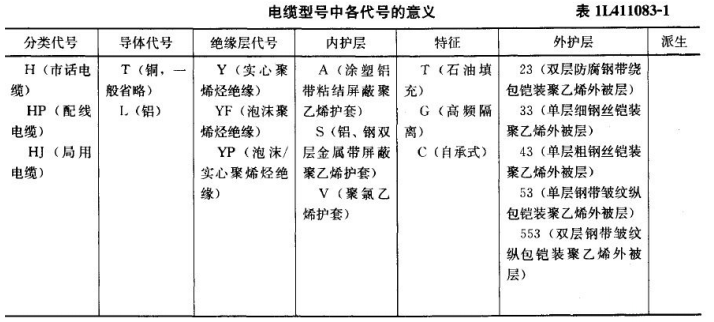

1. 全塑電纜型號： 按電纜用途， 芯線結構， 導線材料， 絕緣材料， 護套材料以及外護層材料
等的不同，分別以不同的漢語拼音字母及數字表示，稱為電纜的型號。
四、五類雙絞電纜的分類、特點(2013真題考點,p82表: 衰減及近端傳音衰減隨頻率變化)
常用的雙絞電纜分100歐姆和150歐姆(2009真題考點) 兩類。 100歐姆電纜分為三類、四
類、五類及六類/E級幾種。 150歐姆雙絞電纜目前只有五類一種。
(五）超五類雙絞電纜：超五類雙絞電纜與普通的五類雙絞電纜相比，它的近端串音、衰減
和結構回波損耗等主要指標都有很大的提高。 優點： 能夠滿足大多數應用的要求， 并且滿足
低綜合近端串擾的要求；有足夠的性能余量，給安裝和測試帶來方便。
1L411090 廣播電視系統
1L411091廣播電視技術基礎
二、聲音廣播基礎知識
聲音廣播首先對聲音進行聲一電轉換與處理， 再將音頻信號調制后以地面、 衛星和有線
廣播方式傳送給聽眾接收。數字音頻地面廣播是將傳送的模擬聲音信號經過脈沖編碼調制
（PCM) 轉換成二進制數代表的數字式信號， 然后進行音頻信號的處理、 壓縮、 傳輸、 調制、
放大、發射，以數字技術為手段，傳送高質量的聲音節目。所涉及的處理包括信源編碼、 信
道編碼、傳輸、調制和發射，以及接收的相反處理過程。
三、電視廣播基礎知識（考試重點）
(一）電視基礎知識
彩色三要素指彩色光的亮度、色調和飽和度(2012真題考點) ，亮度是指彩色光作用于
人眼而引起的視覺上的明亮程度，色調是指彩色的顏色類別，飽和度是指彩色深淺和濃淡。
（2012）彩色三要素是指彩色光的亮度、色調和（ ）。
A 色失真 B 色差度
C 染色度 D 飽和度
參考答案： D
電視三基色指的是電視系統中實際應用的紅、 綠、 藍基色光， 電視顯示裝置中采用的紅、
綠、藍三色光源或發光材料，可稱為顯像三基色。
(二) 模擬電視基礎：模擬電視圖像傳輸普遍采用隔行掃描方式，即把一幀圖像分兩場: 第1
場傳送奇數行， 稱奇數場； 第2場傳送偶數行。 目前世界上存在的兼容制彩色電視制式有NTSC
制、 PAL制（逐行倒相制）和SECAM制三種(2007、 2009、 2010真題考點) 。
(2010)目前世界上兼容制彩色電視制式有 NTSC 制、 PL 制和( )制三種。
A． ISDB B． SDTV
C． ATSC D． SECAM
參考答案： D
(三）數字電視基礎
2. 數字電視標準：數字電視標準體系包括系統類標準（演播室、信源編碼和信道傳輸） 、 設
備與接口類標準（發射機、 接收機） 、 業務與應用類標準（業務信息、 電子節目指南、 數據
廣播等) 以及其他標準（頻率規劃、監測），涵蓋節目制作到發射播出的各個環節。信道傳
輸標準是數字電視重要基礎標準。 信道傳輸標準主要包括衛星、 有線和地面(2012真題考點)
三種。目前有四種不同的地面數字電視傳輸國際標準，分別是美國的先進電視制式委員會
ATSC標準、歐洲的數字視頻廣播DVB標準、日本的綜合業務數字廣播ISDB標準和我國的地面
數字電視DTMB標準。
(2012) 數字電視主要有（ ）和衛星傳輸標準。
A 微波 B 地面
C 分米波 D 米波 E 有線
參考答案： BE
3. 數字電視分類：數字電視分為標準清晰度電視（SDTV ) 和高清晰度電視（HDTV) 。
4. 數字電視優點
( 1 ) 信號電平穩定可靠、抗干擾能力強、傳輸距離遠、質量高。
( 2 ) 頻譜利用率高。
( 3 ) 數字化設備相對于模擬設備而言體積小、重量輕、能耗低和工作可靠。
( 4 ) 易于實現條件接收，并能提供靈活多樣的業務模式。
( 5 ) 靈活友好的人機界面，使設備操作、調試、維護更為簡單，易于實現智能化。
1L411092廣播電視系統組成
一、 廣播電視系統基本組成
廣播電視技術系統由節目制作、 節目播出、 節目傳輸、 節目信號發射和節目信號監測與
接收五個環節構成。 播出方式有錄播、 直播和轉播三種。 節目傳輸有地面無線、 電纜光纜有
線和衛星三種傳輸方式。
二、廣播電視系統的分類
按廣播電視系統的組成和功能進行分類， 廣播電視系統可分為廣播電視中心、 廣播電視
發射系統、廣播電視有線傳輸系統、廣播電視衛星傳輸系統和廣播電視監測系統五大類。
廣播電視中心：廣播電視中心主要包括節目制作和節目播出(2011真題考點) 。
三、模擬廣播電視系統
一個全模擬信號的廣播電視系統， 可歸納由信源、 變換器、 信道、 反變換器和接收終端
組成。 信源、 信道和接收終端與模擬系統的功能基本相同， 編碼器和調制器（有時含多路復
用）組合在一起與模擬系統的變換器類同，解碼器和解調器（有時含解復用) 組合與反變換
類同，但變換原理和對象完全不同。
1L411093廣播電視技術發展趨勢
一、數字音頻廣播和高清晰度電視
1. 數字聲音廣播優點： (2011真題考點)
( 1 ) 高質量的聲音信號，可達到CD質量的水平。
( 2 ) 對多徑傳輸抗干擾能力強，可保證高速移動狀態下的接收質量。
( 3 ) 發射功率小，覆蓋面積大，頻譜利用率高，降低頻帶寬帶。
( 4 ) 可附加傳送數據業務。
2. 高清晰度電視， 國際電聯定義高清晰度電視（DTV) 為： 觀看者在距圖像顯示屏高度的三倍
距離處所看到圖像質量， 應達到或接近觀看原始場景的感覺， 亦即高清晰度電視的圖像質量
應相當于35mm膠片的質量。高清晰度電視有以下特點：
( 1 ) 圖像清晰度高，垂直分解力增加一倍，每幀掃描行數1000行以上。
( 2 ) 音頻質量高，可支持4.1聲道或5.1聲道的數字環繞節目源。
( 3 ) 抗干擾能力強，不受干擾、增益、相位錯誤和串音的影響。
( 4 ) 傳輸碼率高， lObit量化時，未壓縮的HDTV信號碼率為1485Mbps。
( 5 ) 信號監視和分析的設備復雜。
1L411100廣播電視中心關鍵技術
1L411101廣播中心技術
混響時間和噪聲（考試重點）
當聲能衰減到原值的百萬分之一（即聲能衰減60dB) 所需的時間，稱為混響時間?；祉?/span>
時間必須適中，電視演播室的混響時間一般設計為0.6?1s左右。 改變墻壁、頂棚的吸聲材
料， 可以調整演播室的混響時間(2010真題考點) ， 使用吸聲材料時， 要注意各個頻段的吸聲
要均勻，顏色也以灰暗色無反光為宜，并要考慮材料的機械強度和防潮、防火等性能。
演播室噪聲包括室外噪聲和室內噪聲。 室外噪聲一般通過固體或空氣傳入室內， 主要包
括空氣聲和撞擊聲兩種。 要避免撞擊或振動而將噪聲傳入室內， 當達不到上述要求時， 可在
上層樓板上鋪減振、吸聲材料，如地毯等加以解決。
1. 演播室和錄音室：須進行特殊的聲學處理，一是有適當的混響時間(2013真題考點) ，并
且房間中的聲音擴散均勻， 二是應能隔絕外面的噪聲。 控制室要求有一定的空間和一定的混
響時間，以便工作人員逼真地監聽節目的音質。
(2013)廣播電視中心程中，對錄音室的聲學處理應滿足( )、能隔絕外面噪聲的要求。
A．沒有聲學缺陷 B．頻率特性平直
C．適當的混響時間 D．隔聲效果好
參考答案： C
為滿足第一個要求， 錄音室的墻壁和頂棚上應布置適當的吸聲材料， 在地面上要鋪上地
毯(2010、 2012真題考點) ， 以控制各種頻率的聲音在錄音室中的發射程度， 使錄音室的混響
時間符合要求。
(2012) 、有利于錄音室混響時間、聲音擴散均勻的措施是（ ） 。
A 墻壁使用吸聲材料 B 設置雙層門
C 配置音頻處理設備 D 采用厚墻
參考答案： A
(2010) 有利于錄音室混響時間適當、聲音擴散均勻的措施是( )。
A．鋪地毯 B．設雙層門
C．采用厚墻 D．配置音頻處理設備
參考答案： A
為滿足第二個要求，錄音室應采取一定的隔聲措施，一般應設在振動和噪聲小的位置，
墻壁、 門、 窗應做隔聲處理， 如墻體采用厚墻或雙層墻， 采用密封式的雙層窗， 錄音室與控
制室之間的觀察窗應由不平行的三層玻璃制成，錄音室入口采用特制的雙層門，并留出3m2
以上的空間，即“聲閘” 。錄音室頂棚與上一層樓板的地面之間，以及錄音室地面與下一
層樓板的頂棚之間， 需要用彈性材料隔開， 與其他房間的地基間不應有硬性連接， 采取浮筑
式結構，形成“房中房” ，隔絕噪聲和振動。對錄音室的通風、采曖和制冷也要采取措施，
消除發出的噪聲。
2. 控制室：控制室也要求有一定的空間和一定的混響時間。
1L411102電視中心技術
—、 廣播電視中心系統組成： 由節目制作、 節目資源管理、 節目播出控制和信號發送子系統
組成。
三、電視中心工藝
(一）電視節目制作：分為前期拍攝和后期制作兩個階段，前期拍攝主要為收集節目所需素
材。后期制作是將所得到的各種素材進行加工處理。
3. 電視節目編輯系統：節目編輯分線性編輯系統和非線性編輯系統兩大類。
(二）電視節目播出
1. 電視節目播出系統的組成：播出分為直播、錄播和轉播三種方式。數字播出系統主要由
總控系統、播控系統、播控上載矩陣系統和硬盤系統等組成。
